Data Pin Flyback Transformer.

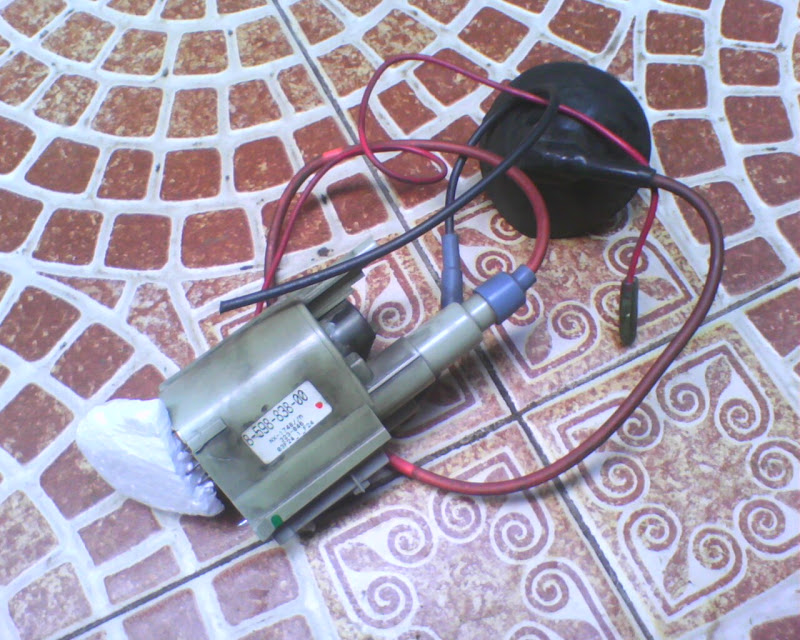

gambar-flyback

BSC23-N0114/JF0501-1215 :
1.C    2.B+    3.Gnd     4.180v+    5. H    6.ABL    7.Gnd    8.16v+    9.NC    10.24v+

BSC25 - 0231  (data pin flyback TCL) :
1.185v+    2.C    3.AFC    4.B+    5.12v+    6.24v+    7.ABL    8.Gnd    9.NC    10.H

QQH0021 (data pin flyback JVC)1124606  :
1.C    2.B+    3.NC   4.H pulse    5.24v+    6.Gnd    7.H    8.ABL   9.180v+    10.Gnd

6174Z-8165F :
1.B+   2.C   3.-   4.-   5.H   6.ABL   7.Gnd   8.AFC   9.-   10.-

FTK21R012UN (data pin flyback Polytron Minimax) :
1.C   2.B+    3.Gnd    4.185v+    5.-     6.H     7.25v+    8.BCL    9.12v+   10.12v- (H pulse)

JF0501-19577,JF0501-19539 (Polytron) :
1.C   2.B+   3.Gnd    4.180v+    5.180v+    6.H    7.-    8.BCL    9.12v+    10.12v- (H sync)

154-177B ,FC1488 (data pin flyback Akari,Goldstar) :
1.C    2.180v+    3.B+    4.Gnd    5.16v+    6.24v+    7.40v+   8.ABL    9.H   10.AFC

BSC 25-0235A (data pin Flyback tv Akira) :
1.C      2.B+    3.12v+    4.12v-   5.Gnd    6.H   7.AFC    8.ABL   9.-   10.180v+

BSC 25-0232A  |  RTRN FA104WJZZ   |   FA132WJZ   |     FA122WJ   (data pin flyback tv Sharp-alexander)  |    RTRNFA143WJZZ  (data pin flyback sharp Alexander  Slim II) :
1.C   2.B+   3.Gnd   4.24v+  5.-   6.AFC   7.180v+   8.Gnd   9.H   10.ABL


JF0501-19550 :
1.C    2.B+   3.Gnd   4.180v+   5.H    6.ABL   7.Gnd   8.16v+   9.-   10.24v+

F1634CE (flyback tv sharp kuno) :
1.C    2.GND   3.B+   4.180V   5.NC   6.NC   7.GND   8.ABL   9.H   10.NC

BSC25-1010 (Data pin Flyback tv China) :
1.yoke    2.C    3.yoke   4.B+   5.yoke   6.yoke   7.Gnd   8.H   9.ABL   10.180V

FCK14A006 (Data pin Flyback Polytron,Digitec,oke):
 1. ---   2. ---   3. Gnd   4. 180v   5. 16v   6. H   7. 24v    8. ABL    9. B+    10. C


FCM2014ML (data pin flyback Samsung lama) :
1. 16v5   2. AFC   3. H   4. 24v   5. 180v   6. Gnd   7. B+   8. ABL   9. Bost Up   10. C

CE41478A (data pin flyback Akari) :
1. C   2. 180v   3. B+   4. AFC   5. 12v   6. Gnd   7. 24v   8. ABL   9. H   10. ---

HFT2904 (data pin flyback panasonic 5188) :
1. C   2. B+   3. 24v    4. 16v   5. Gnd   6. H   7. Gnd   8. ABL   9. NC   10. 180v

TLF4N052 (data pin flyback panasonic) :
1. C   2. B+   3. ---   4. 24v   5. H   6. 180v   7. Gnd   8. Gnd   9. 16v   10. ABL

5174Z-6040C (data pin flyback Goldstar LG 21 inch) :
1. C   2. 180v   3. B+   4. Gnd   5. 14v-   6. 14v+   7. Gnd   8. ABL   9. H   10. AFC

FSV20A001 (data pin flyback tv samsung zoom vision) :
1. 16v   2. 24v   3. H   4. 40v   5. 180v   6. Gnd   7. ---   8. ABL   9. B+   10. C

Semoga Info ini bermanfaat.   Salam Tuser ........*).
